我国可控核聚变“人造太阳”主要基础材料实现工业化产业化准备

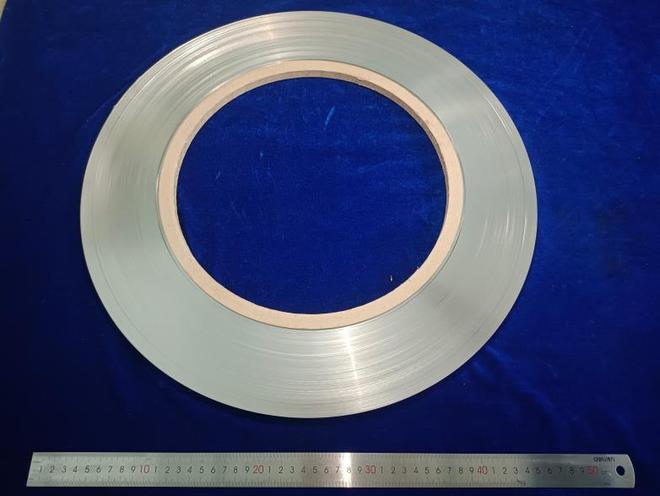

IT之家10月28日报道 据中国科学院金属研究所官网今日报道，第二代高温超导带材（REBCO）被认为是受控核聚变中“超级磁体”的主要材料。它的技术成功与否，直接决定了能否制造出压制数亿度等离子体的超强磁场。我国在第二代超导材料制备和应用方面居世界第一。但用于高温超导带材的金属基带材长期依赖进口。近几年虽然已有国内生产，但后续加工均采用进口冷轧卷。它们不仅价格昂贵，而且交货时间也很难保证。 REBCO使用的金属基带目前采用哈氏合金（C276），厚度0.050mm，宽度12±0.05mm，长度h大于1000m，表面粗糙度（AFM标准50×50um）RA 50nm，拉伸强度>1300MPA。近日，在中科院超导专项的支持下，中科院金属研究所荣立建研究员带领的团队利用发明的材料提纯制备技术，成功实现了高纯吨级C276合金的制备。材料纯度各项指标均达到进口材料水平，部分指标优于进口材料。在此基础上，团队在合金金属去除、旋压、热处理、相析出控制、表观表面质量控制等关键技术上取得了突破。攻克了长期以来制约国产基带应用的技术难关，成功实现了REBCO高温级C276基带的批量制备超导体长2000m，厚0.046mm，宽12mm。基带表面粗糙度小于20nm（AFM标准50×50um），液氮温度拉伸强度大于1900MPa，900℃加热5分钟后室温拉伸强度大于1200MPa，表现出优异的热稳定性和机械性能。近日，中科院金属研究所批量制备的C276基带在上海超导技术有限公司和高温超导带材（苏州）有限公司规模化制备近千米高温超导带材（苏州）有限公司得到验证，为我国国内高温超导带材基础材料制备提供重要支撑。 为国家第二代高温超导材料的生产和应用提供保障。中国科学院金属研究所科学院与东方超导技术（苏州）有限公司达成供应20吨C276基带的框架合作协议。双方将继续深化合作，进一步优化制备工艺，推动国产基带的规模化应用。 特别声明：以上内容（如有图片或视频，包括图片或视频）为台湾“网易号”用户自媒体平台Na上传、发布。本平台仅提供信息存储服务。 注：以上内容（包括图片和视频，如有）由网易HAO用户上传发布，网易HAO为社交媒体平台，仅提供信息存储服务。
